【智慧消防】消防物联网水系统监测之室外消火栓监测

作者:小编 发布日期:2023-02-14 17:34:34 关注次数:

室外消火栓是设置在建筑物外面消防给水管网上的供水设施,主要供消防车从市政给水管网或室外消防给水管网取水实施灭火,是城市中灭火的主要取水源。消火栓存在安装分散、易破坏、保养难、管理复杂等特点,我们都能知道传统消防栓管理方式的不足,这里可以将这些设备接入消防物联网平台,使用嵌入式计算机、NB模块、消防火栓采集装置和压力传感器,对市政消防栓管网压力进行实时监控,远程掌握每个消火栓的运行情况。采用智慧消防栓加强对消防栓的管理,这对于供水企业经济效益和保障城市消防安全具有重大现实意义。

建设目标

从消防部门和各单位社区建设角度看,我们的建设目标是:

a)免去日常到现场监督管理的任务;b)在火情发生时可以快速定位消防栓;c)通过消防栓水压远程监测,提高消防队救火的成功率;d)辅助决策城市消防栓布局的合理性。

从供水企业建设角度看,我们的建设目标是:

a)能够及时快速的对消防栓进行维护、抢修;b)节约了大量的淡水资源,挽回了因漏水和不良用水造成的经济财产损。

从社会建设角度看,我们的建设目标是:

a)避免了因消防栓不可用而造成的生命财产损失;b)提高了公共服务水平和社会化水平;c)降低了消防栓的管理、维护成本。

技术方案

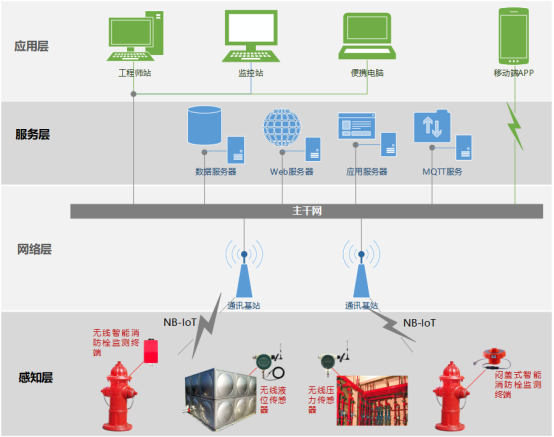

如上图,整个消防栓监控系统由感知层、网络层、服务层(云服务)和应用层组成。消火栓监测系统的感知层主要由消火栓智能监测装置组成,是消火栓信息采集的关键部分。消火栓监测系统的网络层主要采用NB-IoT通信网络,具备覆盖广、连接多、速率快、成本低、功耗低、架构优等特点。服务层主要是实现消火栓监测数据的汇集与数据管理,为消火栓监测系统平台等应用层提供专业、全面、可靠、稳定的云计算、云服务,还可提供数据、业务接口为智慧消防、智慧城市等其他平台提供数据支持。应用层为消火栓监测系统平台及第三方应用平台,实现对监控区域内的消火栓进行集中展示,实现消火栓统一管理、消火栓监测信息共享及联动报警。

智能监测终端

智慧消火栓主要应用了无线压力传感器和无线智能消防栓监测终端,其中消防栓检测终端集压力、碰撞、倾斜、定位、水流速度于一体的感知系统。前端压力采集终端检测消防栓水压参数,并将数据进行上传,安装在消防栓外壳上,采用高精度工艺,无缝连接,内置先进的智能传感器,实现压力电子转换,再经过高精度调理电路转换为压力值,通过低功耗调频技术的无线长距离数据传输终端传送出去。由无线通信网获取消防栓压力采集终端数据,监测数据被快速传至网页端监控平台。

监控终端位于整个系统的最上层,主要负责对现场消防栓监测数据进行处理。压力采集终端负责消防栓压力数据的采集,把采集到的压力数据集中压缩打包,利用NB-IOT网络通过互联网等途径完成数据的传输。

此外,大多数建筑内的消防系统都配备消防水箱,消防水箱的液位、室内消防栓的水压是否达标,也是我们主要监测的对象。可以通过无线远程液位采集终端和压力采集终端来实现。点击这里可以看有关消防水箱的监测方法。

智能消防栓监控系统功能

智能消防栓监控系统实现市政消火栓远程监测,对消火栓压力、流量异常数据进行告警、视频联动、APP监测等。

通过系统软件可进行消火栓台账管理,对就近消火栓进行快速定位、查看,进行最优取水路线指引。

采用BS架构,管理员可以对消防监控的多个属性进行添加、设置,包括区域、地址、经纬度、设备等。

通过监控系统的GIS功能,用户可以方便地查询指定设备的地理位置信息,并实时显示当前被使用消防栓的位置信息,供巡查人员方便有效的到达目标位置。

监控中心系统的数据统计报表功能,可以协助客户方便地根据时间、用水类型等参数进行数据统计。
